Электроэрозионные станки TERUI
Сложные профили. Твёрдые сплавы. Стабильная повторяемость!
Taizhou Terui CNC Machine Co., Ltd— производитель высокоточных проволочно-вырезных электроэрозионных станков (Wire EDM). Компания сочетает собственную механообработку, сборку, наладку и тестирование, что даёт стабильный допуск по размеру детали и повторяемое качество реза.
Оборудование Terui предназначено для высокой точности обработки контуров без механического контакта с заготовкой: нет сил резания, нет деформации, нет износа режущего инструмента. Подходит для твёрдых сталей, инструментальных материалов, сплавов, труднорежеемых материалов.
В рамках партнёрства с TOO Global Machinery Hubоборудование TERUI доступно в Казахстане и странах СНГ с полным сопровождением: подбор, поставка, пусконаладка, обучение персонала, сервис.
Проволочно-вырезные EDM-станки TERUI— когда важны микронная геометрия, чистая кромка и минимальная термодеформация.
Технические особенности электроэрозионных станков TERUI
- Стабильная подача проволоки, точное позиционирование по всем осям.
- Надёжная система направляющих роликов для минимального биения траектории реза.
- Точные импульсы разряда обеспечивают стабильный съем металла и чистую поверхность.
- Подбор режимов под материал заготовки и требуемое качество кромки.
- Жёсткая платформа, высокоточная кинематика, устойчивость на длительных проходах.
- Повторяемость при обработке толстых и твёрдых материалов.
- Интерфейс с технологическими циклами, автоподбор режимов, корректировка траектории в процессе.
- Поддержка сложных контуров, радиусов, внутренних вырезов.
- Замкнутая система промывки зоны реза, фильтрация частиц эрозии.
- Стабильные условия процесса, предсказуемое качество поверхности.
- Доступ к узлам, понятное техобслуживание, контроль износа направляющих и приводов.
- Обучение персонала, ввод в эксплуатацию, рекомендации по режимам.
Видео-демонстрация
Каталог эрозионных станков

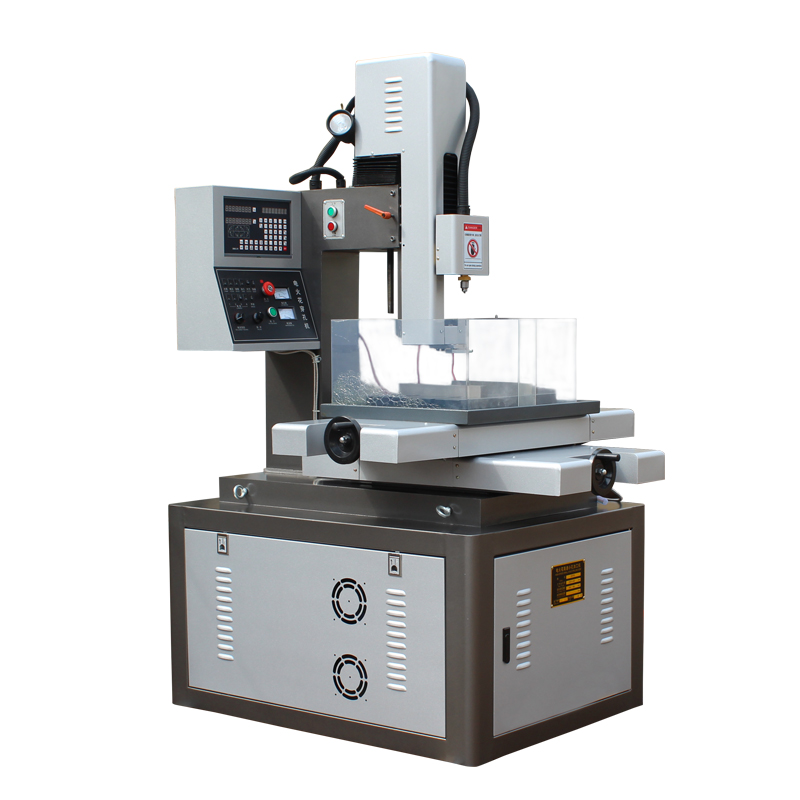

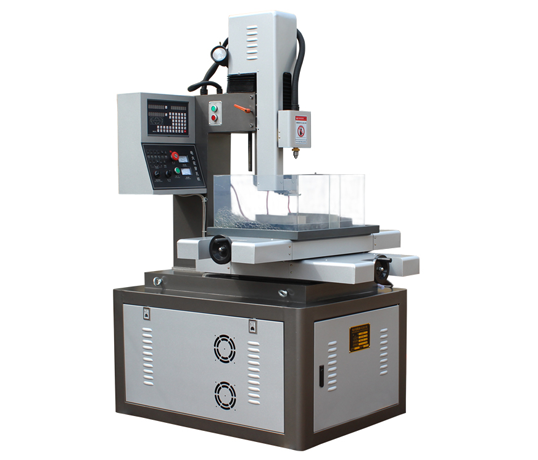

DD703.30/703.50Эрозионный сверлильный станок
Профессиональное оборудование для высокоточной обработки
Наше инновационное оборудование сочетает в себе современные технологические решения и инженерную точность, обеспечивая исключительное качество обработки. Прецизионная литая станина из смолы и песка гарантирует долговечность и устойчивость конструкции более 10 лет.
Станок оснащён профессиональной линейной направляющей и опорной системой полного хода, исключающей отклонения при перемещении стола, благодаря чему обеспечивается стабильная точность даже при длительной работе.
Технические особенности
Совместимость с материалами...
Подходит для обработки широкого спектра токопроводящих и твёрдых материалов, включая:
Это идеальное решение для производства, где важна точность, надёжность и гибкость!
| Модель | DD703.30 | DD703.50 |
|---|---|---|
| Размер рабочего стола (мм) | 260×380 | 700×1000 |
| Х-Y перемещение (мм) | 300×400 | 500×630 |
| Ход серводвигателя шпинделя (мм) | 300 | 600 |
| Ход шпинделя (мм) | 200 | 500 |
| Скорость шпинделя (об/мин) | 20–120 | 20–120 |
| Диаметр электрода (мм) | 0.3–3 | 0.3–3 |
| Макс. расстояние между шпинделем и столом (мм) | 300 | 500 |
| Мощность (кВт) | 3 | 3 |
| Вес (кг) | 800 | 1800 |
| Габариты (мм) | 1060×750×1700 | 1950×1500×1900 |
| Заказать консультацию | ||

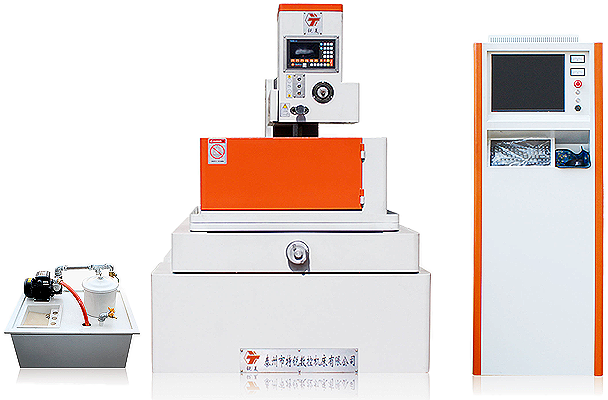

DK7720...77100Высокоскоростная проволочно-вырезная электроэрозионная обработка
Таблица 1
| Характеристики | DK7720 | DK7725 | DK7735 |
|---|---|---|---|
| Размер стола (мм) | 420*270 | 520*340 | 710*460 |
| Ход стола (мм) | 200*250 | 250*320 | 350*450 |
| Ось Z (мм) | 300 | 500 | 500 |
| Конусность (°) | / | / | 6°/80мм |
| Макс. скорость (мм²/мин) | ≥120 | ≥120 | ≥120 |
| Наилучшая шероховатость (мкм) | ≤2.5 | ≤2.5 | ≤2.5 |
| Точность (мм) | ≤0.02 | ≤0.02 | ≤0.02 |
| Напряжение (В) | Стандарт: 220В (можно настроить под заказчика) | ||
| Мощность (кВт) | 1.5 | 1.5 | 1.5 |
| Макс. нагрузка (кг) | 100 | 200 | 300 |
| Габариты (мм) | 1160*810*1300 | 1485*1010*1400 | 1240*1170*1400 |
| Заказать консультацию | |||
Таблица 2
| Характеристики | DK7745 | DK7745F | DK7755 |
|---|---|---|---|
| Размер стола (мм) | 810*570 | 920*540 | 950*650 |
| Ход стола (мм) | 450*550 | 400*630 | 550*630 |
| Ось Z (мм) | 500 | 500 | 800 |
| Конусность (°) | 6°/80мм | 15°, 30° | 45° |
| Макс. скорость (мм²/мин) | ≥120 | ≥120 | ≥120 |
| Наилучшая шероховатость (мкм) | ≤2.5 | ≤2.5 | ≤2.5 |
| Точность (мм) | ≤0.02 | ≤0.02 | ≤0.02 |
| Напряжение (В) | Стандарт: 220В (можно настроить под заказчика) | ||
| Мощность (кВт) | 1.5 | 1.5 | 1.5 |
| Макс. нагрузка (кг) | 450 | 450 | 700 |
| Габариты (мм) | 1600*1240*1400 | 1700*1600*1600 | 1720*1680*1700 |
| Заказать консультацию | |||
Таблица 3
| Характеристики | DK7755F | DK7763 | DK7763F |
|---|---|---|---|
| Размер стола (мм) | 1140*650 | 1140*750 | 1350*750 |
| Ход стола (мм) | 550*800 | 630*800 | 630*1000 |
| Ось Z (мм) | 800 | 800 | 800 |
| Конусность (°) | 45° | / | / |
| Макс. скорость (мм²/мин) | ≥120 | ≥120 | ≥120 |
| Наилучшая шероховатость (мкм) | ≤2.5 | ≤2.5 | ≤2.5 |
| Точность (мм) | ≤0.02 | ≤0.02 | ≤0.02 |
| Напряжение (В) | Стандарт: 220В (можно настроить под заказчика) | ||
| Мощность (кВт) | 1.5 | 1.5 | 1.5 |
| Макс. нагрузка (кг) | 700 | 1000 | 1000 |
| Габариты (мм) | 2000*1900*1700 | 2100*1940*1780 | 2300*2200*1800 |
| Заказать консультацию | |||
Таблица 4
| Характеристики | DK7780 | DK77100 |
|---|---|---|
| Размер стола (мм) | 1350*985 | 1700*1170 |
| Ход стола (мм) | 800*1000 | 1000*1200 |
| Ось Z (мм) | 800 | 1000 |
| Конусность (°) | / | / |
| Макс. скорость (мм²/мин) | ≥120 | ≥120 |
| Наилучшая шероховатость (мкм) | ≤2.5 | ≤2.5 |
| Точность (мм) | ≤0.02 | ≤0.02 |
| Напряжение (В) | Стандарт: 220В (можно настроить под заказчика) | |
| Мощность (кВт) | 1.5 | 1.5 |
| Макс. нагрузка (кг) | 2000 | 2600 |
| Габариты (мм) | 2600*2400*1800 | 3000*2800*2500 |
| Заказать консультацию | ||

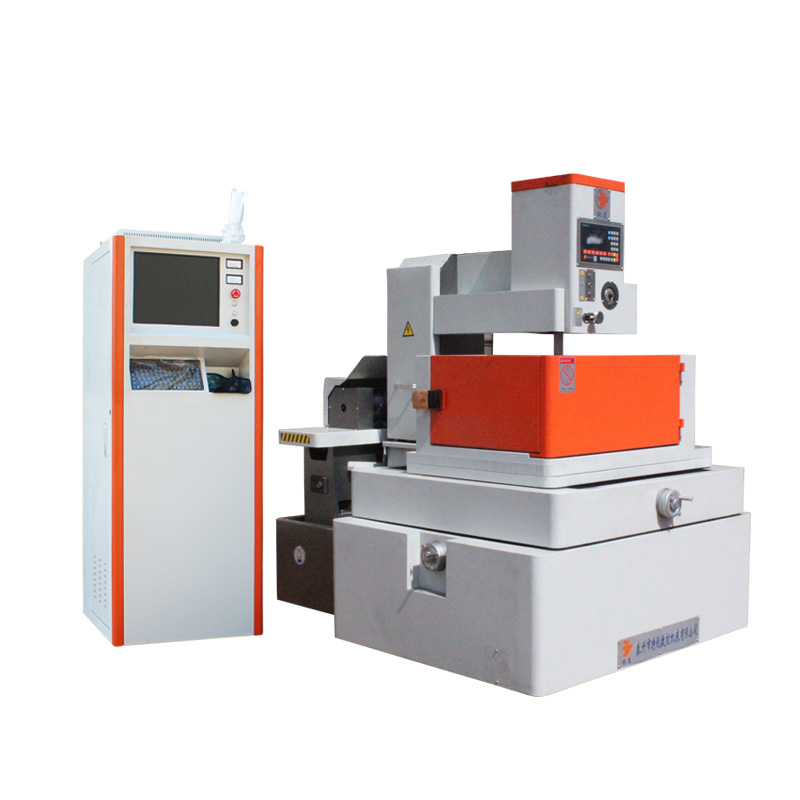

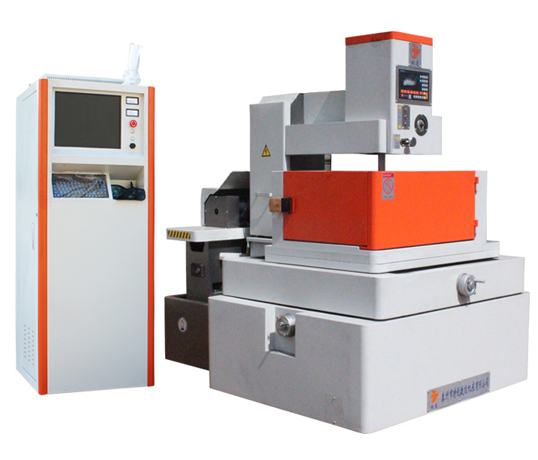

TRSСреднескоростная проволочно-вырезная электроэрозионная обработка
Terui CNC, обладая богатым опытом в разработке и производстве, успешно интегрирует технологии медленной электроэрозионной обработки с современными решениями средней скорости. Это позволяет добиться высокой точности, стабильности и эффективности обработки, соответствующей требованиям современного производства.
T-образная станина, C-образная колонна
Конструкция станка с Т-образной станиной и цельной C-образной колонной гарантирует максимальную жесткость и прочность. Главный вал спроектирован с использованием прочного сплава и протестирован методом конечных элементов. Термостойкие отливки проходят дополнительную обработку для снятия внутренних напряжений, обеспечивая устойчивость к деформациям и длительный срок службы.
Интеллектуальный шкаф управления
Умный шкаф управления с экспертной базой данных обеспечивает надежную, стабильную и точную работу станка. Сервоусилитель переменного тока ускоряет цикл резки, увеличивает точность позиционирования и поддерживает многоформатный ввод данных (DXF, G-код, 3B и др.). Возможность тонкой настройки параметров и оптимизированная диаграмма усилий делает систему удобной для пользователя и снижают нагрузку на оператора.

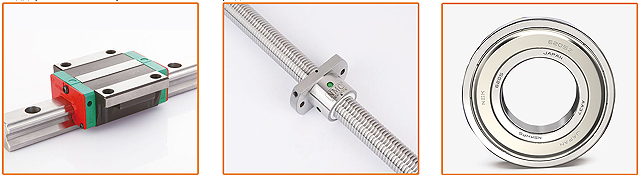

Точная сборка и качество компонентов
Все ключевые компоненты EDM-станка изготавливаются с высокой точностью, обеспечивая стабильную работу при длительной эксплуатации. Внимание к деталям и качество сборки делают данное оборудование идеальным решением для серийного производства и прецизионной обработки.
| Модель | TRS-32 | TRS-40 | TRS-50 | TRS-63 |
|---|---|---|---|---|
| Ход рабочего стола (мм) | 320*400 | 400*500 | 500*630 | 630*800 |
| Макс. толщина реза (мм) | 380 | 380 | 380 | 380 |
| Макс. угол конуса | 6°80 | 6°80 | 6°80 | 6°80 |
| Точность (мм) | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 |
| Шероховатость (мкм) | ≤Ra1.2 | ≤Ra1.2 | ≤Ra1.2 | ≤Ra1.2 |
| Макс. скорость (мм²/мин) | ≥160 | ≥160 | ≥160 | ≥160 |
| Макс. нагрузка (кг) | 300 | 380 | 700 | 1000 |
| Вес (кг) | 1400 | 1600 | 2300 | 2800 |
| Габариты (мм) | 1650*1200*1900 | 1740*1330*2200 | 2000*1680*2250 | 2100*1940*2250 |
| Заказать консультацию | ||||

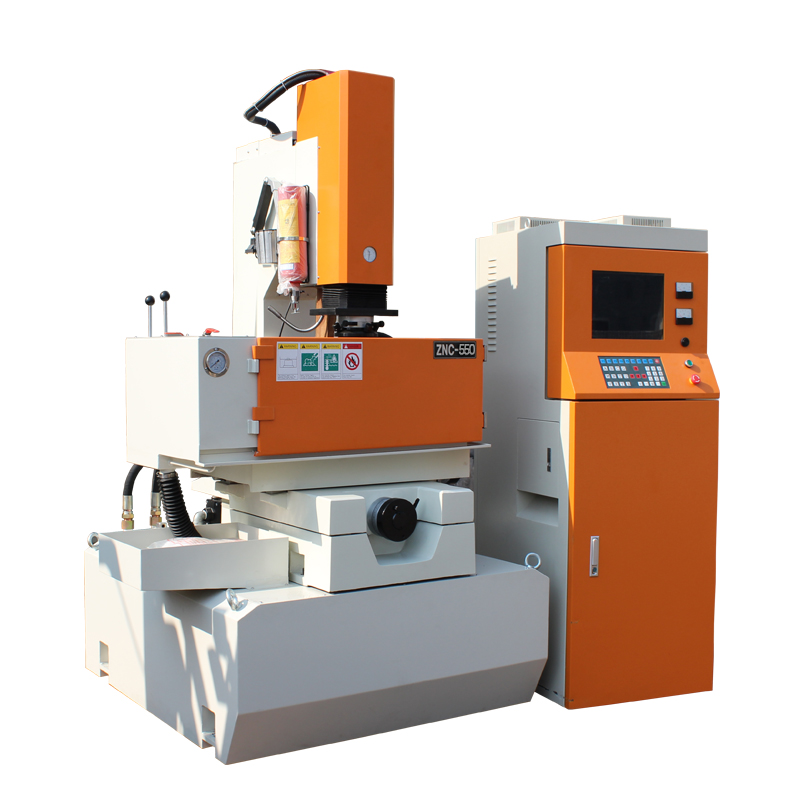

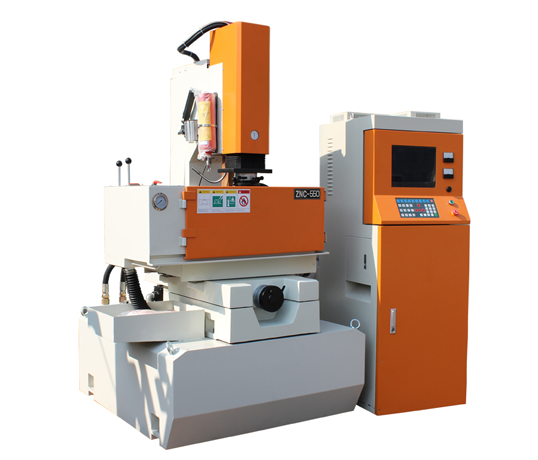

ZNCЭлектроэрозионный станок с погружным электродом
Надёжность, точность и гибкость!
| Параметр | ZNC-350 | ZNC-450 | ZNC-550 | ZNC-650 |
|---|---|---|---|---|
| Размер рабочего стола (мм) | 600×300 | 700×400 | 800×480 | 1000×600 |
| Размер ванны (мм) | 820×500×300 | 1120×620×420 | 1290×770×550 | 1700×1000×620 |
| X-перемещение (мм) | 350 | 450 | 550 | 650 |
| Y-перемещение (мм) | 250 | 350 | 450 | 550 |
| Z-перемещение (мм) | 200 | 200 | 250 | 250 |
| Ход шпинделя (мм) | 200 | 200 | 250 | 300 |
| Макс. вес электрода (кг) | 60 | 100 | 150 | 200 |
| Макс. нагрузка (кг) | 500 | 750 | 1500 | 2250 |
| Расстояние от электрода до стола (мм) | 150–550 | 200–600 | 160–710 | 260–860 |
| Объём ванны (л) | 280 | 300 | 470 | 940 |
| Габариты (мм) | 1320×1220×2100 | 1470×1380×2100 | 1600×1400×2500 | 1920×1800×2500 |
| Вес (кг) | 1300 | 1650 | 3200 | 3600 |
| Заказать консультацию | ||||
