Сверлильные станки GoldCNC
Стабильная подача, контролируемое усилие, предсказуемый результат!
GOLD CNCвыпускает сверлильные станки, рассчитанные на стабильную геометрию отверстий, высокую повторяемость и работу в реальном производстве. Оборудование закрывает задачи сверления, рассверливания, зенкования, развертывания и фаскоснимания — в том числе на крупногабаритных заготовках.
Конструкция оптимизирована по FEM: литая/сварная станина, жёсткая колонна, демпфирующие узлы. Точные шпиндельные подшипники, широкий диапазон оборотов и контролируемая подача обеспечивают чистую кромку и размер отверстия без «овальности» и биения. Доступны режимы жёсткого/синхронного нарезания резьбы.
Сверлильные станки GOLD CNC— это точность, ресурс и предсказуемая производительность в условиях серийной обработки.
Технические особенности сверлильных станков GOLD CNC
- Литая/сварная станина и колонна, оптимизация по FEM, демпфирование вибраций.
- Точная кинематическая база, стабильная геометрия отверстий.
- Прецизионные подшипники шпинделя, широкий диапазон оборотов.
- Конуса BT/CM (Морзе), автоматическая смазка, стабильность на малых и высоких оборотах.
- Размер и грузоподъёмность стола под зажим оснастки и крупные детали.
- Т-пазы, механические/гидрозажимы, плавная подача по осям.
- Жёсткое/синхронное нарезание резьбы, циклы G84/G74, компенсационные патроны.
- Стандартные циклы сверления, рассверливания, зенкования, развертывания.
- Подача СОЖ в зону резания, форсунки, фильтрация.
- Лотки и шнеки для отвода стружки, чистая рабочая зона.
- ПЛК/ЧПУ, удобная панель оператора, локальные ограждения и блокировки.
- Централизованная смазка, понятная электрическая схема, лёгкое обслуживание.
Каталог сверлильных станков

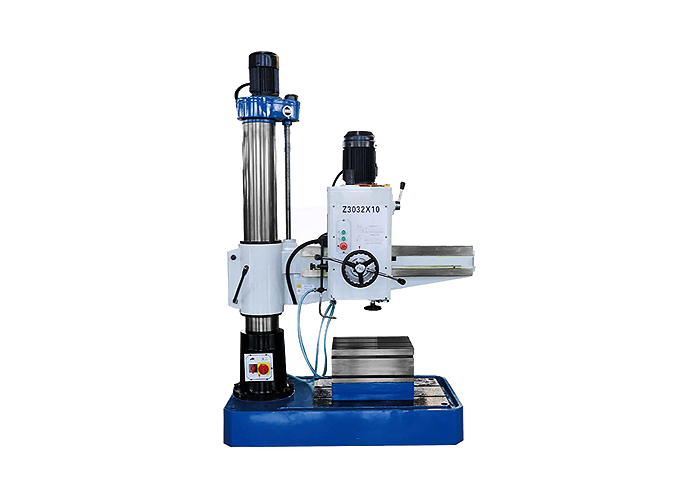

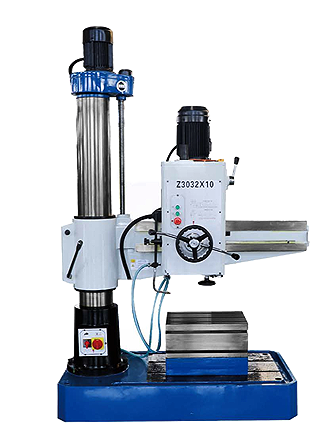

Z33032X10радиальный сверлильный станок
Описание
Радиально-сверлильные станки широко применяются при единичном, мелко- и среднесерийном производстве для обработки отверстий в заготовках большого объёма и веса. Они могут использоваться для сверления различных винтовых отверстий, нарезания резьбы в глухих отверстиях и сверления масляных каналов в крупногабаритных деталях. Широко используются в различных отраслях металлообработки.
Возможности
Радиально-сверлильные станки также могут использоваться как крестовые сверлильные машины. Коробка шпинделя может перемещаться влево и вправо по консоли и поворачиваться на ±180° вместе с колонной консоли. Консоль может подниматься и опускаться вдоль наружной колонны для обработки заготовок различной высоты.
Особенность
Радиально-сверлильный станок имеет широкий диапазон обработки и может использоваться для сверления различных винтовых отверстий, нарезания резьбы в глухих отверстиях и сверления масляных каналов в крупногабаритных заготовках. Подходит для котлов, мостов, рельсов, судостроения, машиностроения и других отраслей. Радиально-сверлильный станок в основном состоит из основания, внутренней колонны, наружной колонны, консоли, шпиндельной коробки и рабочего стола.
| Характеристики | Z3032X10 |
|---|---|
| Диаметр сверления (мм) | 32 |
| Расстояние от конца шпинделя до стола (мм) | 220–980 |
| Конус шпинделя (по Моосу) | 4 |
| Вес станка (кг) | 1200 |
| Габариты (мм) | 1600×700×2150 |
| Заказать консультацию | |

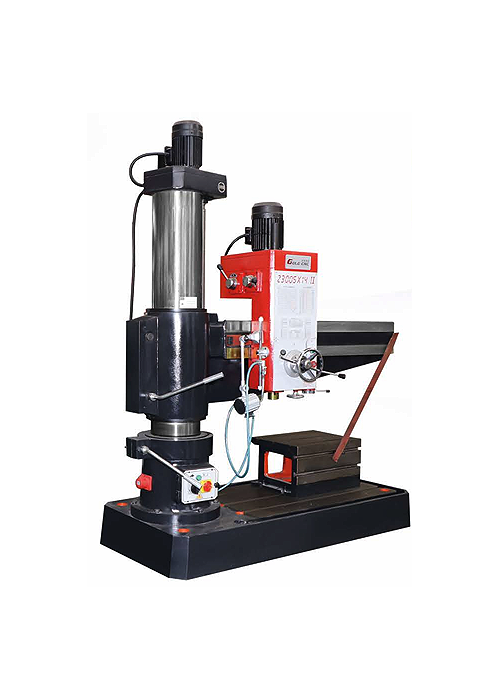

Z3040вертикальный сверлильный станок
| Характеристики | Z3040x14/1 |
|---|---|
| Диаметр сверления (мм) | 40 |
| Расстояние от шпинделя до стола (мм) | 255–1000 |
| Конус шпинделя (по Моосу) | 4 |
| Угол поворота рычага (°) | 360 |
| Вес станка (кг) | 2200 |
| Габариты (мм) | 2053×820×2483 |
| Заказать консультацию | |

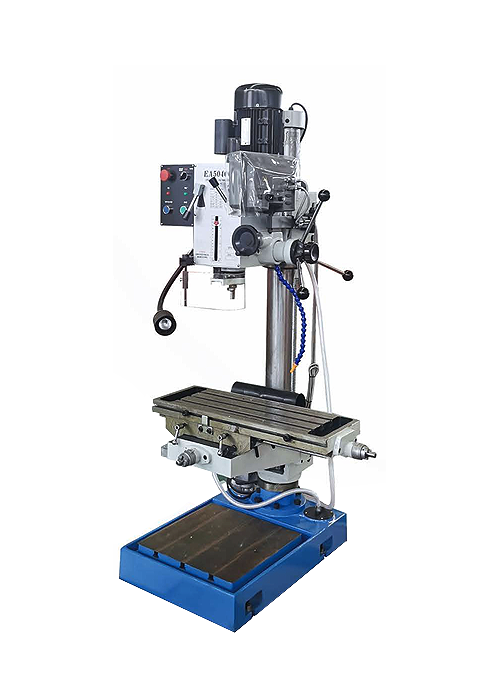

Z5040вертикальный сверлильный станок
| Характеристики | Z5040 |
|---|---|
| Диаметр сверления (мм) | 40 |
| Конус шпинделя | MT.4 |
| Макс. расстояние от шпинделя до стола (мм) | 700 |
| Поворот шпиндельной головки по горизонту | 360° |
| Размер рабочего стола (мм) | 730×210 |
| Ход рабочего стола вперёд/назад (мм) | 205 |
| Ход рабочего стола влево/вправо (мм) | 500 |
| Вертикальный ход рабочего стола (мм) | 570 |
| Доступная зона рабочего стола (мм) | 417×416 |
| Размер в упаковке (мм) | 1900×1000×1100 |
| Вес (кг) | 530 |
| Заказать консультацию | |

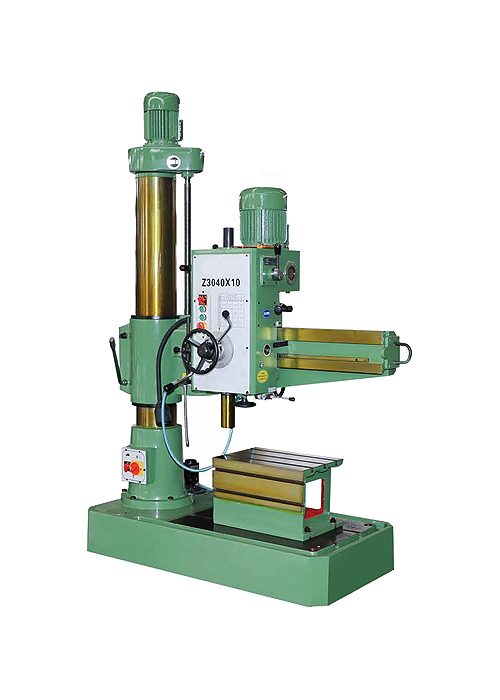

Z3040радиальный сверлильный станок
Радиально-сверлильные станки широко применяются при единичном, мелко- и среднесерийном производстве для обработки отверстий в заготовках большого объёма и веса. Они могут использоваться для сверления различных винтовых отверстий, нарезания резьбы в глухих отверстиях и сверления масляных каналов в крупногабаритных деталях. Широко используются в различных отраслях металлообработки.
| Характеристики | Z3040X10 | Z3040X13 | Z3040X13A |
|---|---|---|---|
| Диаметр сверления (мм) | 40 | 40 | 40 |
| Расстояние от шпинделя до стола (мм) | 260–1000 | 260–1000 | 260–1000 |
| Ход шпинделя (мм) | 200 | 200 | 200 |
| Конус шпинделя (по Моосу) | 4 | 4 | 4 |
| Угол поворота консоли (°) | 360 | 360 | 360 |
| Масса станка (кг) | 1500 | 1700 | 1900 |
| Габариты (мм) | 1650×750×2250 | 1800×810×2300 | 1850×830×2320 |
| Заказать консультацию | |||

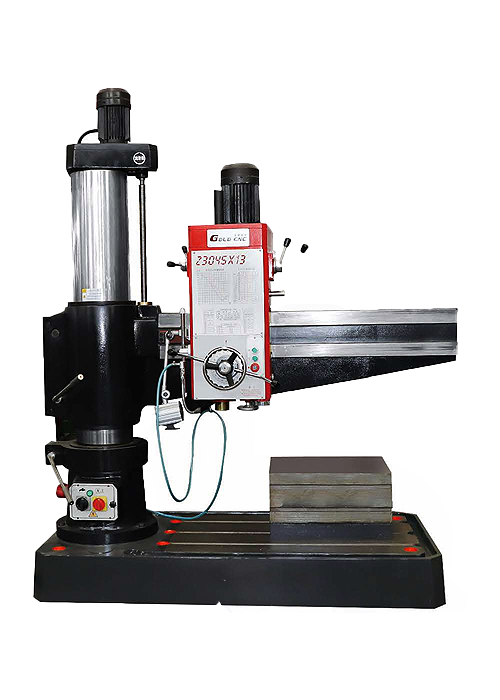

Z3045радиальный сверлильный станок
Радиально-сверлильные станки широко применяются при единичном, мелко- и среднесерийном производстве для обработки отверстий в заготовках большого объёма и веса. Они могут использоваться для сверления различных винтовых отверстий, нарезания резьбы в глухих отверстиях и сверления масляных каналов в крупногабаритных деталях. Широко используются в различных отраслях металлообработки.
| Характеристики | Z3045x14/II |
|---|---|
| Диаметр сверления (мм) | ⌀40/⌀45 |
| Диаметр колонны (мм) | 280 |
| Расстояние от центра шпинделя до колонны (мм) | 300–1300 |
| Конус шпинделя | MT4 |
| Масса станка (кг) | 1800 |
| Габариты станка (мм) | 2000 × 800 |
| Заказать консультацию | |

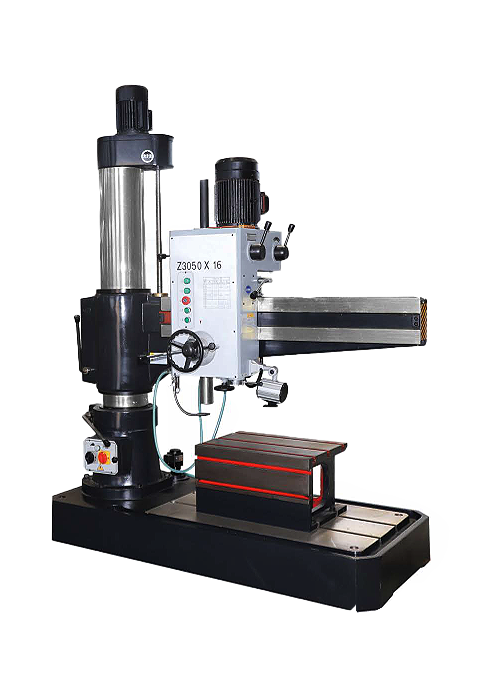

Z3050радиальный сверлильный станок
Радиально-сверлильные станки широко применяются при единичном, мелко- и среднесерийном производстве для обработки отверстий в заготовках большого объёма и веса. Они могут использоваться для сверления различных винтовых отверстий, нарезания резьбы в глухих отверстиях и сверления масляных каналов в крупногабаритных деталях. Широко используются в различных отраслях металлообработки.
| Характеристики | Z3050x16 | Z3050x16A |
|---|---|---|
| Макс. диаметр сверления (мм) | Чугун: 50 / Сталь: 42 | Чугун: 50 / Сталь: 42 |
| Расстояние от шпинделя до стола (мм) | 260–1150 | 260–1150 |
| Конус шпинделя (по Моосу) | №5 | №5 |
| Угол поворота консоли (°) | 360 | 360 |
| Вес станка (кг) | 3000 | 3000 |
| Габариты станка (мм) | 2170 × 950 × 2450 | 2170 × 950 × 2450 |
| Заказать консультацию | ||

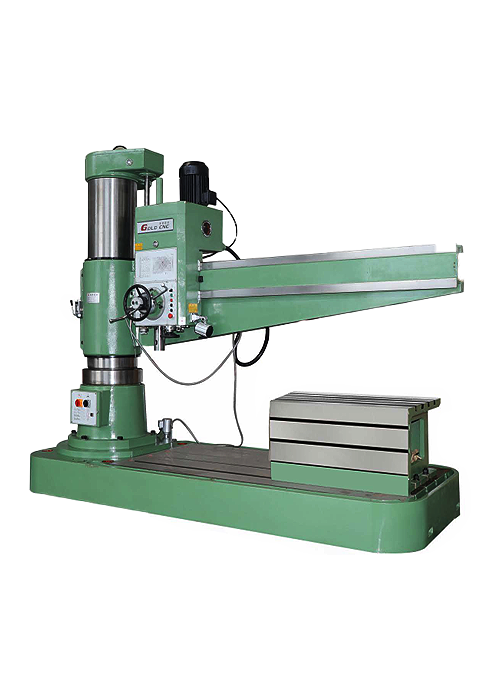

Z3080радиальный сверлильный станок
Радиально-сверлильные станки широко применяются при единичном, мелко- и среднесерийном производстве для обработки отверстий в заготовках большого объёма и веса. Они могут использоваться для сверления различных винтовых отверстий, нарезания резьбы в глухих отверстиях и сверления масляных каналов в крупногабаритных деталях. Широко используются в различных отраслях металлообработки.
| Характеристики | Z3050x16/I | Z3063 | Z3080 |
|---|---|---|---|
| Макс. диаметр сверления (мм) | 50 | 63 | 80 |
| Расстояние от шпинделя до стола (мм) | 320–1220 | 500–1600 | 550–1600 |
| Ход шпинделя (мм) | 315 | 400 | 400 |
| Конус шпинделя (Моос) | 5 | 5 | 6 |
| Угол поворота консоли (°) | 360 | 360 | 360 |
| Вес станка (кг) | 3500 | 6500 | 11000 |
| Габариты станка (мм) | 2500×1060×2800 | 3000×1250×3300 | 3500×1450×3300 |
| Заказать консультацию | |||

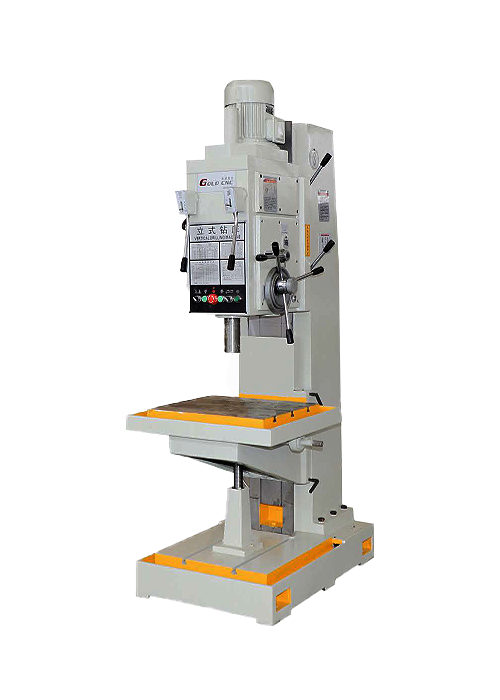

Z5140вертикальный сверлильный станок
Применим для выполнения операций, таких как сверление, развертывание и нарезание резьбы в заготовках. Станок обладает высокой жёсткостью, хорошей устойчивостью и высокой точностью.
| Характеристики | Z5140 | Z5150 |
|---|---|---|
| Макс. сверлильная способность | Чугун: 40 мм Сталь: 32 мм / M22 | Чугун: 50 мм / M30 Сталь: 42 мм / M24 |
| Конус шпинделя | MT4 | MT5 |
| Ход шпинделя | 250 мм | 250 мм |
| Размер рабочего стола | 560×480 мм | 560×480 мм |
| Поперечное перемещение рабочего стола | 450×300 мм | 450×300 мм |
| Подъём рабочего стола | 300 мм | 300 мм |
| Макс. расстояние от шпинделя до стола | 750 мм | 750 мм |
| Габариты станка | 1090×905×2540 мм | 1090×905×2540 мм |
| Заказать консультацию | ||

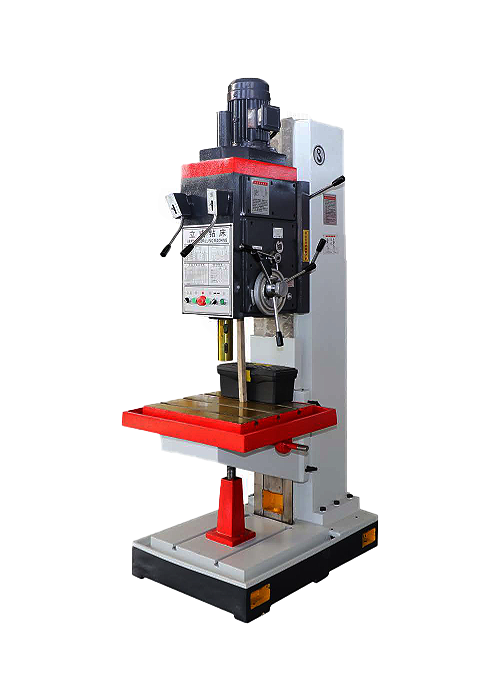

Z5163вертикальный сверлильный станок
Применим для выполнения операций, таких как сверление, развертывание и нарезание резьбы в заготовках. Станок обладает высокой жёсткостью, хорошей устойчивостью и высокой точностью.
| Характеристики | Z5163 | Z5180 |
|---|---|---|
| Макс. сверлильная способность | 63 мм | 80 мм |
| Конус шпинделя | MT5 | MT5 |
| Размер рабочего стола | 650×550 мм | — |
| Перемещение рабочего стола | 300 мм | — |
| Макс. расстояние от шпинделя до стола | 50–850 мм | — |
| Габариты станка | 1470×986×2800 мм | 1090×905×2540 мм |
| Упаковочные размеры | 1710×1130×2920 мм | 1090×905×2540 мм |
| Заказать консультацию | ||
